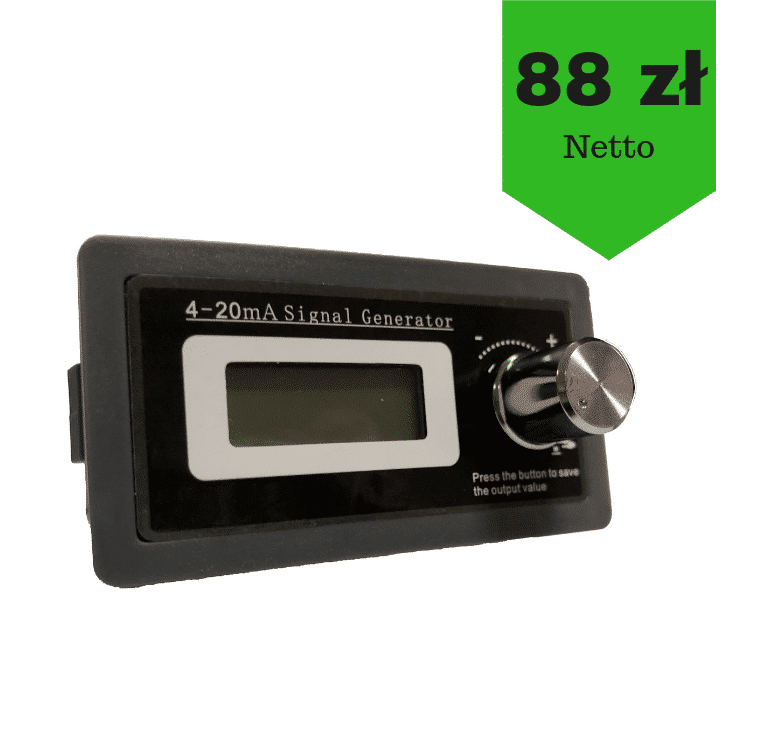

Zadajnik prądowy został wyposażony w wyświetlacz LCD z podświetleniem. Pozwala na zadawanie prądu w zakresie od 3 do 21 mA.
CP-03 jest zasilany z pętli prądowej, co oznacza że nie potrzebuje dodatkowego źródła zasilania. Przewody doprowadzane są przy użyciu rozłącznego złącza śrubowego. Zadajnik jest niewrażliwy na polaryzację, to znaczy, że kolejność podłączenia przewodów nie ma znaczenia.
Wciśnięcie pokrętła powoduje zapamiętanie nastawy, przy ponownym włączeniu urządzenie ustawia zapamiętaną wartość. CP-03 pozwala również na generowanie sygnału o ustawionym wcześniej przebiegu.
Parametry techniczne zadajnika prądowego CP-03:
| Nazwa parametru | Wartość |
|---|---|
| Napięcie pracy | 10-30 V |
| Zakres regulacji prądu | 3-21 mA |
| Dokładność nastawy | ±0,5% |
| Wymiary | 79x41x25 mm |
Urządzenie może pracować w dwóch trybach:
- manualnym – użytkownik za pomocą pokrętła enkodera ustawia oczekiwaną wartość,
- automatycznym – generowanie wcześniej zdefiniowanego przebiegu, składającego się maksymalnie z 9 odcinków w formie prostych.
