Wielokanałowy Optoizolator VC-01-X – separator sygnałów

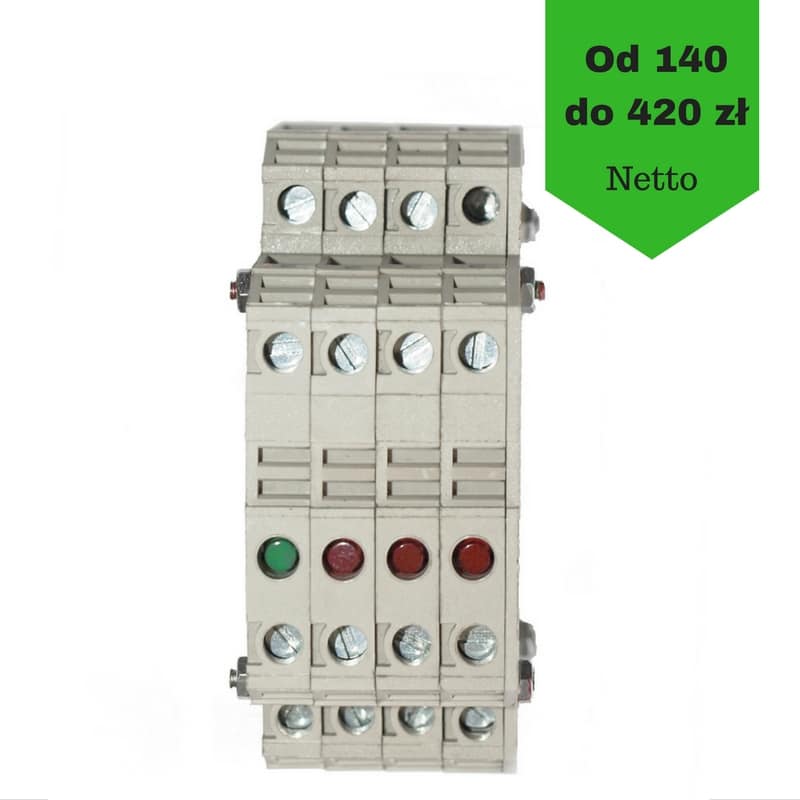

Wielokanałowy optoizolator VC-01-X jest galwanicznym separatorem sygnałów cyfrowych. Jest to rozwiązanie dedykowane do dopasowania sygnałów wejściowych o poziomach do 5 V.
| Nazwa parametru | Wartość | Uwagi |
|---|---|---|
| Napięcie zasilania | 12 ÷ 30 V DC | Dla konwertera PC-01-05 |
| Maksymalny prąd zasilania | 350 mA | |
| Maksymalne napięcie podłączone do wyjścia | 35 V | |
| Maksymalny spadek napięcia na wyjściu | 3,1 V | Dla prądu wyjściowego 8 mA |
| Maksymalny prąd wyjściowy | 8 mA | |
| Napięcie wejściowe | 3 ÷ 30V | |
| Maksymalny prąd wejściowy | 6 mA | Przy napięciu wejściowym 30 V |
| Rezystancja wejściowa | Minimum 4,7 KΩ | |
| Impedancja wejściowa (dla f= 1kHz) | Minimum 4,5 kΩ | |
| Pasmo przenoszenia | 8 kHz | |
| Wytrzymałość napięciowa We – Wy | 3 kV | |
| Stopień ochrony | IP20 | |
| Temperatura pracy | 10 ÷ 40 °C | |
| Wilgotność otoczenia względna | 0 ÷ 90 % | Bez kondensacji |
| Sposób montażu | Na szynie DIN TS35 |
Zestaw składa się z konwertera PC-01-5 oraz od 1 do maksymalnie 8 modułów separacyjnych wyposażonych w transoptor. Sprzedawane jest jako gotowe urządzenie z żądaną ilością kanałów, litera X w oznaczeniu to ilość kanałów.

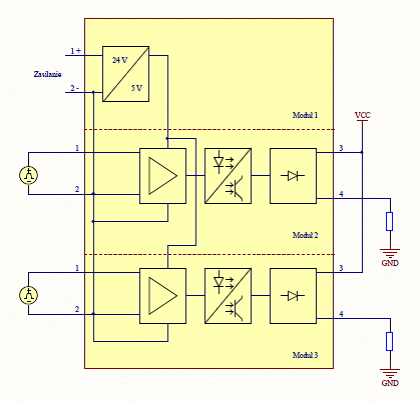

Schemat podłączenia optoizolatora na przykładzie urządzenia wyposażonego w dwa moduły separujące:
Optoizolator przeznaczony jest do łączenia układów TTL z układami automatyki przemysłowej np. sterownikami PLC.
Najważniejsze cechy:
- łatwy montaż mechaniczny na szynie DIN,
- zajmuje niewiele miejsca na szynie DIN,
- zabezpieczenie przed odwrotną polaryzacją,
- duża rezystancja wejściowa,
- duża odporność na zakłócenia,
- działanie sygnalizowane świeceniem diody LED,
- szeroki zakres zastosowań,
- budowa modułowa.
