Elektroniczny przekaźnik interfejsowy VC-04

Elektroniczny przekaźnik interfejsowy

Elektroniczny przekaźnik interfejsowy VC-04 – trwalsza alternatywa dla przekaźników elektromagnetycznych. VC-04 to następca VC-03, charakteryzuje się niższym spadkiem napięcia przy tym samym prądzie. Przy maksymalnym prądzie obciążenia VC-04 wykazuje pięć razy niższy spadek napięcia niż VC-03.

Kup w naszym sklepie!

Parametry techniczne

Nazwa parametru Wartość Uwagi
Prąd wejściowy 10mA
Napięcie wejściowe 10-30 V DC
10-30 Vp AC
Wejście niewrażliwe na biegunowość
Napięcie wyjściowe 5-50 V DC
5-50 Vp AC
Maksymalny prąd wyjściowy 500 mA
Maksymalna częstotliwość pracy 500 Hz
Wytrzymałość napięciowa We-Wy 3 kV
Napięcie nasycenia 0,4 V
Temperatura pracy  10-40°C
Wilgotoność względna otoczenia  0-90%
Stopień ochrony IP20
Montaż Na szynę DIN

Zalecane napięcie wejściowe: powyżej 6V. Układ może pracować przy zasilaniu 5-6 V przy maksymalnej częstotliwości przełaczania nieprzekraczającej 200 Hz.

Bezpieczny zakres pracy

vc1

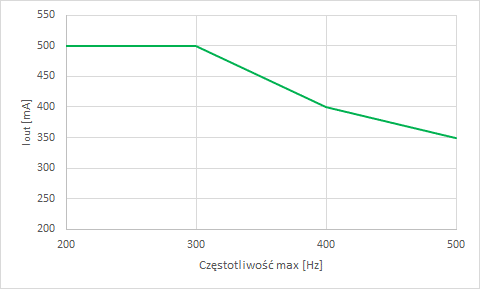

Zakres pracy bezpiecznej przy napięciu wejściowym 5-6 V
vc1
Zakres pracy bezpiecznej przy napięciu wejściowym powyżej 6 V



Zastosowania:

  • Separowanie sygnałów cyfrowych
  • Dopasowanie sygnałów cyfrowych
  • Sterowanie elementami wykonawczymi, jako alternatywa dla przekaźników elektromagnetycznych.

Schemat blokowy:

schemat blokowy przekaźnika interfejsowego vc-03

Najważniejsze przekaźnika interfejsowego VC-04:

  • łatwy montaż mechaniczny  na szynie DIN
  • zajmuje niewiele miejsca na szynie DIN
  • podłączenie za pomocą zacisków śrubowych, max. 1,5 mm2
  • niewrażliwe na polaryzacją zarówno wejścia jak i wyjścia.
  • mały prąd wejściowy 10 mA
  • może być wykorzystany do napięć stałych jak i przemiennych
  • duża częstotliwość pracy
  • szeroki zakres napięć wejściowych 10-30V DC lub 10-30 Vp AC
  • duża odporność na zakłócenia
  • posiada wewnętrzny układ tłumienia przepięć na wyjściu.
  • stan sygnału wejściowego sygnalizowany świeceniem diody LED
  • posiada możliwość zastosowania oznaczników
  • szeroki zakres zastosowań
  • atrakcyjna cena.

Wymiary urządzenia:

vc1
