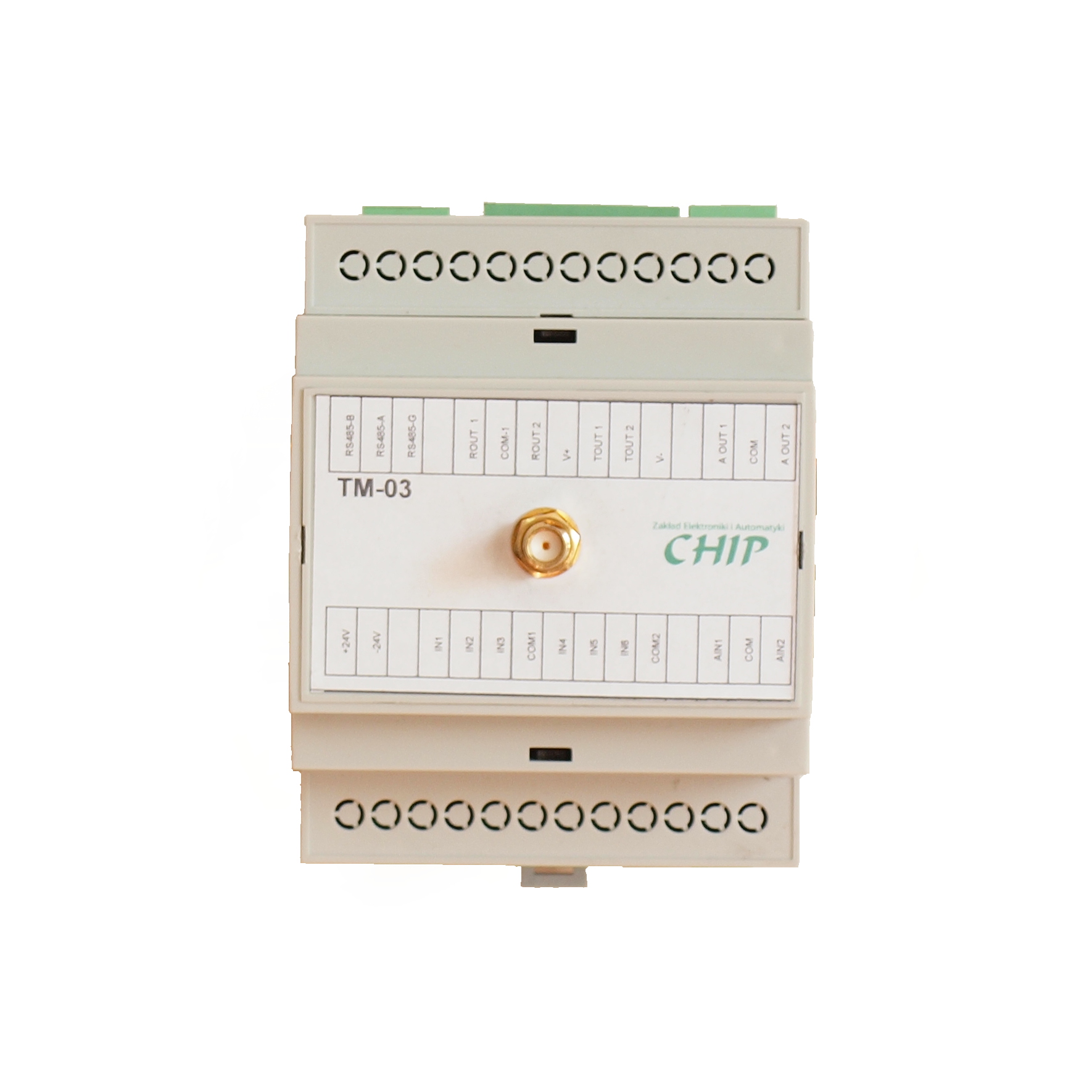

Akwizycja danych: Moduł Telemetryczny TM-03
Moduł telemetryczny TM-03 jest urządzeniem przeznaczonym do wykorzystania w rozwiązaniach Smart Metering. Może służyć do zliczania, przetwarzania i przekazywania sygnałów.
Duża ilość różnych wejść i wyjść sprawia, że jest to urządzenie uniwersalne, mające zastosowanie w różnych wdrożeniach. Urządzenie może współpracować z systemami SCADA, sterownikami PLC, innymi urządzeniami wykorzystującymi protokół MODBUS.
Najważniejsze cechy:
- 2 wejścia analogowe
- 6 wejść cyfrowych
- 2 wyjścia analogowe
- 2 wyjścia przekaźnikowe
- 2 wyjścia tranzystorowe
- komunikacja za pośrednictwem Wi-Fi z wykorzystaniem protokołu MODBUS TCP
- komunikacja za pośrednictwem złącza tranzystorowego RS485 z wykorzystaniem protokołu MODBUS RTU
- funkcja konwertera protokołu MODBUS TCP, MODBUS RTU over TCP na protokół MODBUS RTU na łączu 485; spełnia rolę mostu między siecią TCP/IP a łączem szeregowym opartym o RS485
- połączenie przy pomocy rozłącznych złączy z zaciskami śrubowymi
Zastosowanie
Duża ilość wejść i wyjść oraz wykorzystanie protokołu MODBUS sprawiają, że moduł telemetryczny TM-03 znajduje zastosowanie w wielu aplikacjach przemysłowych.
W połączeniu z aplikacją typu SCADA pozwala na stworzenie kompleksowego systemu monitoringu i kontroli produkcji.
Może służyć jako peryferyjny moduł zbierania danych z czujników oraz sterowania obiektami przemysłowymi.
W aplikacjach dedykowanych może służyć do autonomicznego sterowania i monitorowania procesów.
Parametry techniczne:
| Nazwa parametru | Wartość | Uwagi |
|---|---|---|
| Zasilanie | 12 V – 30 V DC | |
| Moc | 2,5 VA (przy 24 V) | |
| Zakres napięć wejść cyfrowych | 9-30 V DC | |
| Częstotliwość pracy wejść cyfrowych | 0-100 kHz | |
| Wejścia analogowe: praca w trybie prądowym | 0-20 mA | Możliwe: 4-20 mA – parametr ustawiany programowo |
| Wejścia analogowe: praca w trybie napięciowym | 0-10 V | |
| Obciążalność wyjść przekaźnikowych | 1A/200V AC/DC | |
| Obciążalność wyjść tranzystorowych | 150mA/20V | |
| Wyjścia analogowe: praca w trybie prądowym | 0-20 mA | Możliwe: 4-20 mA – parametr ustawiany programowo |
| Wyjścia analogowe: praca w trybie napięciowym | 0-10 V | |
| Komunikacja za pośrednictwem Wi-Fi | Standard 802.11b/g/n | |
| Wymiary | 90×71,5×59 mm | |
| Montaż | Na szynę DIN |
