Konwerter napięcia PC-01 – z 21-32 V do 5, 9, 12 lub 15 V

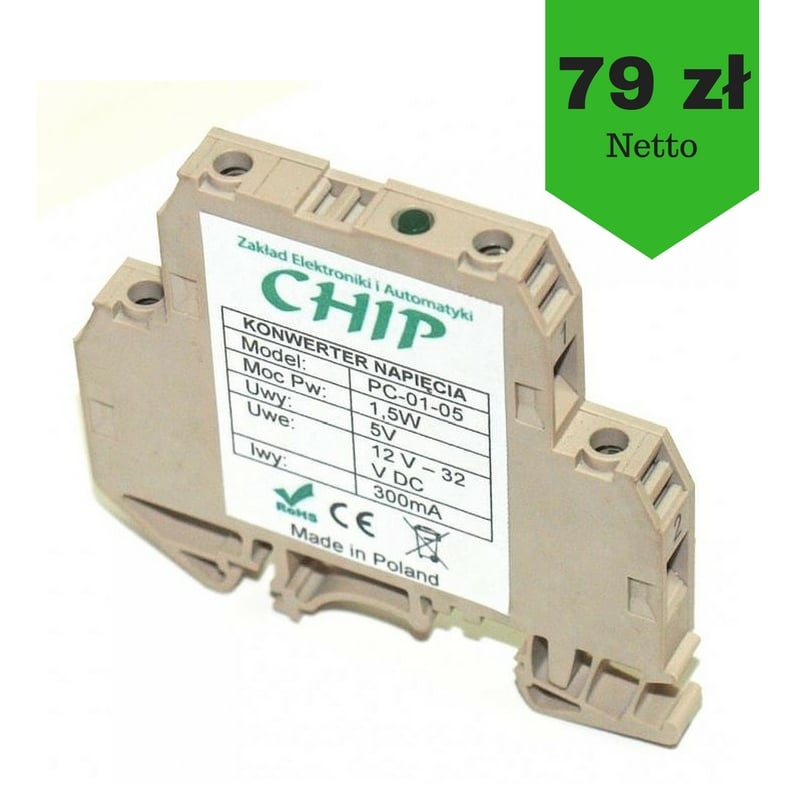

Konwerter napięcia PC-01 jest reduktorem napięcia stałego z zakresu 21-32 V do wybranej wartości: 5 V, 9 V, 12 V, 15 V. Jest to urządzenie impulsowe o wysokiej sprawności.
PC-01 został zastąpiony przez PC-01S, który charakteryzuje się wyższym maksymalnym prądem wyjściowym.
| Nazwa parametru | Wartość | Uwagi |
|---|---|---|
| Napięcie zasilania | 21-32 V DC | Zalecane 24 V DC. Dla konwertera o Uwy 5 V napięcia zasilania 12-32 V DC |
| Dostępne napięcia wyjściowe | 5 V, 9 V, 12 V, 15 V | |
| Moc wyjściowa | 1.5 W | |
| Maksymalny prąd wyjściowy dla konwertera 5 V |
300 mA | |
| Maksymalny prąd wyjściowy dla konwertera 9 V |
160 mA | |
| Maksymalny prąd wyjściowy dla konwertera 12 V |
125 mA | |
| Maksymalny prąd wyjściowy dla konwertera 15 V |
100 mA | |
| Temperatura pracy | 0-40°C | |
| Stopień ochrony | IP20 | |
| Montaż | Na szynie DIN TS35 |

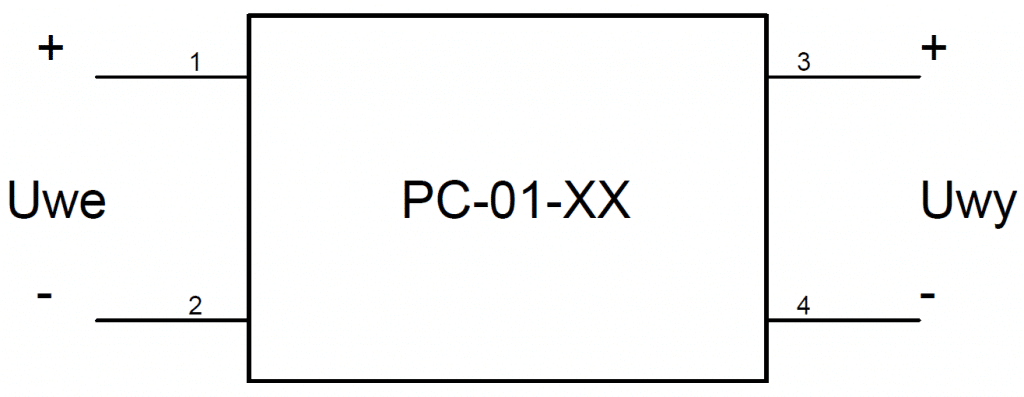

Schemat podłączenia konwertera napięcia:
PC-01 doskonale sprawdza się jako regulator napięcia w układach automatyki przemysłowej, prototypach a także szafach sterujących. Może również służyć jako zasilacz na szynę DIN. Dodatkową zaletą tego rozwiązania są niewielkie wymiary:
Najważniejsze cechy konwertera napięcia PC-01:
- niewielkie wymiary, łatwy montaż mechaniczny i elektryczny,
- duża odporność na zakłócenia,
- duża stabilność temperaturowa,
- działanie sygnalizowane świeceniem diody LED (podłączona do wyjścia),
- odporny na zwarcie,
- szeroki zakres zastosowań.
